3.2. 공간자료 시각화#
공간데이터#

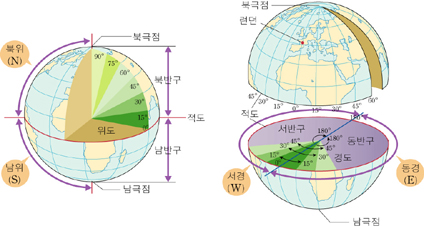

공간 자료(공간 데이터)란 각 관측치마다 공간에 대한 정보를 가지고 있는 데이터이며, 공간 정보(위치 정보)는 위도(lattitude)와 경도(longitude)로 표현한다.
위경도는 지리 좌표계(Geographic coordinate system)을 기반으로 생성된다. ex) TM 좌표계(EPSG:2097), WGS84좌표계(EPSG:4326), UTM-K좌표계(EPSG:5179)등이 존재한다.
같은 위경도 좌표더라도 각 좌표계에 따라 다른 값을 가진다. 그러므로 공간데이터를 다루는데 있어 가장 중요한 것이 이 좌표계이다.
예를들어, 서울 롯데타워의 위치의 좌표는 각 좌표계에 따라 다음과 같이 나타난다.
위도 : 37.67777777777778 N, 경도 : 127.09805555555555 E
TM좌표계 : (565937.9846, 32211.3849)
UTM-K좌표계 : (1964325.7452, 964556.428)

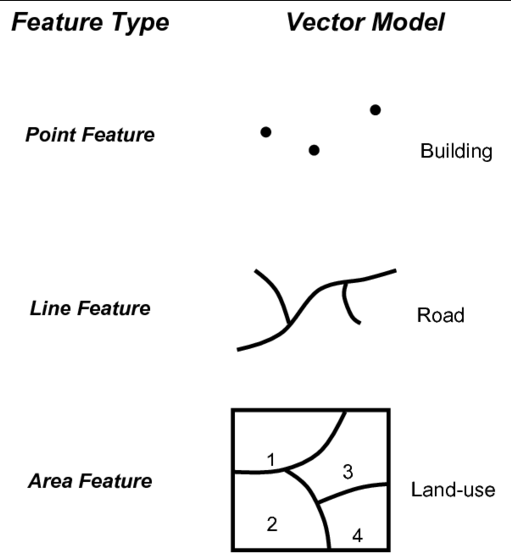

공간 정보는 지도에 위치를 표현할때, 기본적으로 점(point)로 표현을 한다. 또한 이 점들을 연결하여 선(line), 이 선들을 연결한 다각형(polygon)형태로 저장된다. 이 개념은 다음의 그림으로 표현할 수 있다.
파이썬에서는 이런 공간데이터를 다루기 위해 geopandas 패키지가 구현되어 있고, 좌표계를 다루기 위해 pyproj 패키지가 구현되어 있다.
사용할 패키지 불러오기#
import pandas as pd
import geopandas as gpd
import pyproj
from pyproj import crs
import matplotlib.pyplot as plt
좌표계가 포함된 데이터 읽기#
화재출동 현황 데이터를 이용하여 좌표를 입력하고, 이를 지도에 표현해 보자.
fire_dat = pd.read_csv("https://uos-bigdata.github.io/lab_data/docs/assets/data_lab_fire/fire.csv")
fire_dat.columns
Index(['wrinvstg_no', 'fire_type_nm', 'buld_srtfrm', 'buld_strctr',
'buld_srtrf', 'buld_strct_dong_cnt', 'ground_nof', 'bstory_cnt',
'totar', 'bottom_area', 'buld_sttus_nm', 'dth_cnt', 'injpsn_cnt',
'dth_hnl_dmge_cnt', 'prprty_dmge_amt', 'fire_ocrn_yr', 'season_se_nm',
'qtr_se', 'fire_ocrn_ymd', 'fire_ocrn_tm', 'fire_ocrn_mnth',
'fire_ocrn_day', 'fire_ocrn_hour', 'fire_ocrn_min', 'daywk', 'frstt_nm',
'ward_nm', 'lfdau_nm', 'dsp_reqre_time', 'fire_supesn_time', 'sido_nm',
'sigungu_nm', 'emd_nm', 'cty_frmvl_se_nm', 'emd_se_nm', 'gis_x_axis',
'gis_y_axis', 'longitude', 'la', 'spt_frstt_dist',
'spt_safe_cnter_dist', 'spt_lfdau_dist', 'ign_htsrc_nm',
'ign_htsrc_sclas_nm', 'ign_fctr_lclas_nm', 'ign_fctr_sclas_nm',
'frst_igobj_lclas_nm', 'frst_igobj_sclas_nm', 'ign_mhrls_lclas_nm',
'ign_mhrls_sclas_nm', 'cmbs_expobj_lclas_nm', 'cmbs_expobj_sclas_nm',
'fclty_place_lclas_nm', 'fclty_place_mclas_nm', 'fclty_place_sclas_nm',
'ign_floor_nm', 'soot_area', 'fio_join_trgt_yn', 'frmng_trgt_yn',
'mub_yn', 'emrg_crg_oper_yn', 'vhcle_place', 'vhcle_ign_bhf',
'fld_fire_se', 'fld_fire_ign_bhf', 'time_unit_tmprt',
'time_unit_rainqty', 'time_unit_ws', 'time_unit_wd',
'time_unit_humidity', 'time_unit_msnf', 'time_unit'],
dtype='object')
화재출동 현황 데이터를 보면, longitude변수, la변수가 각각 경도, 위도를 의미하는 변수이다.
fire_dat.crs
---------------------------------------------------------------------------
AttributeError Traceback (most recent call last)
Cell In[4], line 1
----> 1 fire_dat.crs
File D:\anaconda3\lib\site-packages\pandas\core\generic.py:5902, in NDFrame.__getattr__(self, name)
5895 if (
5896 name not in self._internal_names_set
5897 and name not in self._metadata
5898 and name not in self._accessors
5899 and self._info_axis._can_hold_identifiers_and_holds_name(name)
5900 ):
5901 return self[name]
-> 5902 return object.__getattribute__(self, name)
AttributeError: 'DataFrame' object has no attribute 'crs'
데이터를 읽었을때, 데이터에 좌표계가 존재하지 않기 때문에 crs(Coordinate Reference System)함수가 에러를 나타낸다. 하지만, 좌표계가 있는데 왜 이런 에러를 발생시킬까??
데이터에 저장되있는 좌표는 컴퓨터 기준에서 단순 숫자에 지나지 않는다. 즉, fire_dat데이터 프레임에 저장된 la변수에 저장된 값 37.552875는 그냥 숫자일 뿐 좌표가 아니다. 그러므로, 이 숫자가 좌표라는 것을 입력해줘야 한다.
화재출동 현황 데이터에 있는 변수 longitude와 la는 EPSG:4326 좌표계를 의미한다.. 그러므로 변수들 la(위도), longitude(경도)를 좌표계로 지정해 준다.
fire_dat = gpd.GeoDataFrame(fire_dat, geometry = gpd.points_from_xy(fire_dat['longitude'], fire_dat['la']), crs='EPSG:4326')
fire_dat.crs
<Geographic 2D CRS: EPSG:4326>
Name: WGS 84
Axis Info [ellipsoidal]:
- Lat[north]: Geodetic latitude (degree)
- Lon[east]: Geodetic longitude (degree)
Area of Use:
- name: World.
- bounds: (-180.0, -90.0, 180.0, 90.0)
Datum: World Geodetic System 1984 ensemble
- Ellipsoid: WGS 84
- Prime Meridian: Greenwich
geopandas 패키지에 GeoDataFrame함수를 이용하여 geometry 정보를 입력하는 방법이다. 위 데이터에서는 위도는 la, 경도는 longitude으로 입력하고, crs함수를 이용해 확인하였다.
이제 위경도를 입력한 데이터에 전국 법정동 좌표를 가져와 데이터를 합쳐서 그림을 표현하자.
전국 법정동 좌표 정보 데이터#
예시로 사용하기위한 서울특별시 법정동 좌표 데이터는 shp파일로 저장되어 있다.
shp 파일 : csv, xlsx과 다르게 위치 정보(geometry)를 포함하고 있는 파일로, 확장자가 dbf, prj, shp, shx 4가지 파일이 모두 있어야 사용 가능하다. (prj는 없어도 가능, 이유는 prj파일이 좌표계 정보를 가지고 있는 파일이기 때문이다.)
seoul_map = gpd.read_file("https://uos-bigdata.github.io/lab_data/docs/assets/data_lab_fire/seoul_shp.shp")
seoul_map 데이터의 정보는 다음과 같다.
seoul_map.info()
seoul_map
<class 'geopandas.geodataframe.GeoDataFrame'>
RangeIndex: 467 entries, 0 to 466
Data columns (total 8 columns):
# Column Non-Null Count Dtype
--- ------ -------------- -----
0 fid 467 non-null float64
1 bjd_code 467 non-null float64
2 shape_area 467 non-null float64
3 sido 467 non-null object
4 si 467 non-null object
5 sgg 467 non-null object
6 bjd 467 non-null object
7 geometry 467 non-null geometry
dtypes: float64(3), geometry(1), object(4)
memory usage: 29.3+ KB
| fid | bjd_code | shape_area | sido | si | sgg | bjd | geometry | |
|---|---|---|---|---|---|---|---|---|
| 0 | 1.0 | 1.111010e+09 | 7.926179e+05 | 서울특별시 | 종로구 | 종로구 | 청운동 | POLYGON ((953700.022 1954605.065, 953693.871 1... |
| 1 | 2.0 | 1.111010e+09 | 9.882172e+04 | 서울특별시 | 종로구 | 종로구 | 신교동 | POLYGON ((953233.465 1953996.984, 953235.183 1... |
| 2 | 3.0 | 1.111010e+09 | 7.327165e+04 | 서울특별시 | 종로구 | 종로구 | 궁정동 | POLYGON ((953560.228 1954257.466, 953561.190 1... |
| 3 | 4.0 | 1.111010e+09 | 5.940365e+04 | 서울특별시 | 종로구 | 종로구 | 효자동 | POLYGON ((953519.843 1953890.785, 953518.489 1... |
| 4 | 5.0 | 1.111010e+09 | 5.939929e+04 | 서울특별시 | 종로구 | 종로구 | 창성동 | POLYGON ((953516.123 1953734.362, 953516.526 1... |
| ... | ... | ... | ... | ... | ... | ... | ... | ... |
| 462 | 463.0 | 1.174011e+09 | 4.690167e+06 | 서울특별시 | 강동구 | 강동구 | 암사동 | POLYGON ((968514.203 1950677.234, 968505.336 1... |
| 463 | 464.0 | 1.174011e+09 | 3.057341e+06 | 서울특별시 | 강동구 | 강동구 | 천호동 | POLYGON ((968336.280 1950222.697, 968337.437 1... |
| 464 | 465.0 | 1.174011e+09 | 1.956188e+06 | 서울특별시 | 강동구 | 강동구 | 성내동 | POLYGON ((967686.073 1948534.011, 967685.029 1... |
| 465 | 466.0 | 1.174010e+09 | 1.611551e+06 | 서울특별시 | 강동구 | 강동구 | 길동 | POLYGON ((969147.362 1949613.535, 969164.491 1... |
| 466 | 467.0 | 1.174011e+09 | 2.457828e+06 | 서울특별시 | 강동구 | 강동구 | 둔촌동 | POLYGON ((969669.593 1948748.489, 969656.716 1... |
467 rows × 8 columns
지도에 화재 사고 표시#
이제, 화재출동 현황데이터를 법정동 지도 위에 나타내보자. 우선 서울 전체가 아닌 은평구에 대해서만 추출하여 표현해보자.
법정동 지도 데이터 및 화재출동 현황자료에서 은평구만 뽑는다.
tmp_ind = fire_dat["sigungu_nm"] == "은평구"
jg_fire_dat = fire_dat.loc[tmp_ind, :]
jg_fire_dat.crs
<Geographic 2D CRS: EPSG:4326>
Name: WGS 84
Axis Info [ellipsoidal]:
- Lat[north]: Geodetic latitude (degree)
- Lon[east]: Geodetic longitude (degree)
Area of Use:
- name: World.
- bounds: (-180.0, -90.0, 180.0, 90.0)
Datum: World Geodetic System 1984 ensemble
- Ellipsoid: WGS 84
- Prime Meridian: Greenwich
tmp_ind = seoul_map["sgg"] == "은평구"
jg_map_dat = seoul_map.loc[tmp_ind, :]
jg_map_dat.crs
<Projected CRS: EPSG:5179>
Name: Korea 2000 / Unified CS
Axis Info [cartesian]:
- X[north]: Northing (metre)
- Y[east]: Easting (metre)
Area of Use:
- name: Republic of Korea (South Korea) - onshore and offshore.
- bounds: (122.71, 28.6, 134.28, 40.27)
Coordinate Operation:
- name: Korea Unified Belt
- method: Transverse Mercator
Datum: Geocentric datum of Korea
- Ellipsoid: GRS 1980
- Prime Meridian: Greenwich
하지만, 두 데이터의 좌표계는 서로 다름을 확인 할 수 있다. 이는 맨 처음 설명했듯이, 위치는 같은 곳을 의미하지만, 다른 지도에서의 좌표를 의미한다. 그러므로 이 둘의 좌표계를 맞춘다.
이를 위해 jg_fire_dat의 좌표계를 “EPSG:5179”좌표계로 맞춘다.
jg_fire_dat = jg_fire_dat.to_crs(5179)
jg_fire_dat.crs
<Projected CRS: EPSG:5179>
Name: Korea 2000 / Unified CS
Axis Info [cartesian]:
- X[north]: Northing (metre)
- Y[east]: Easting (metre)
Area of Use:
- name: Republic of Korea (South Korea) - onshore and offshore.
- bounds: (122.71, 28.6, 134.28, 40.27)
Coordinate Operation:
- name: Korea Unified Belt
- method: Transverse Mercator
Datum: Geocentric datum of Korea
- Ellipsoid: GRS 1980
- Prime Meridian: Greenwich
좌표가 “EPSG:5179”로 맞춰진것을 알 수 있다. 따라서, 이를 그림으로 그리면 다음과 같다.
fig, ax = plt.subplots(figsize = (7, 7))
jg_map_dat.plot(ax = ax, linewidth = 1, edgecolor = 'black', facecolor = "white")
jg_fire_dat.plot(ax = ax, color = 'red', markersize = 5)
<Axes: >

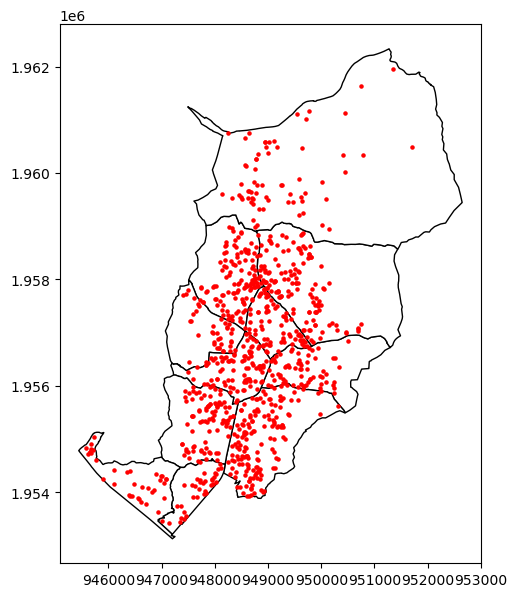

즉, 위 그림은 서울특별시 은평구에 법정동 단위로 2017년부터 2021년까지 화재가 발생한 위치를 나타낸 지도이다. 이를 2021년에 대해 서울 전역으로 살펴보자.
fire_dat = fire_dat.to_crs(5179)
tmp_ind = fire_dat["fire_ocrn_yr"] == 2021
sub_fire_dat = fire_dat.loc[tmp_ind, :]
fig, ax = plt.subplots(figsize = (7, 7))
seoul_map.plot(ax = ax, linewidth = 1, edgecolor = 'black', facecolor = "white")
sub_fire_dat.plot(ax = ax, color = 'red', markersize = 2)
<Axes: >

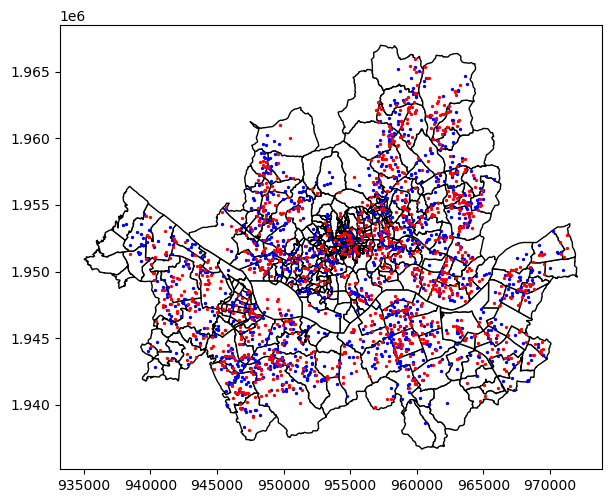

이 중, 여름과 겨울을 구분하여 점으로 표현하면 다음 그래프로 나타난다.
sum_ind = sub_fire_dat["season_se_nm"] == "여름"
sum_fire_dat = sub_fire_dat.loc[sum_ind, :]
win_ind = sub_fire_dat["season_se_nm"] == "겨울"
win_fire_dat = sub_fire_dat.loc[win_ind, :]
fig, ax = plt.subplots(figsize = (7, 7))
seoul_map.plot(ax = ax, linewidth = 1, edgecolor = 'black', facecolor = "white")
win_fire_dat.plot(ax = ax, color = 'blue', markersize = 2)
sum_fire_dat.plot(ax = ax, color = 'red', markersize = 2)
<Axes: >
다음으로, 점 그래프가 아닌 그 값에 따른 값을 지도에 채우는 것을 그려보자. 이번 예제는 2021년에 총 출동횟수를 각 법정동별로 나타내보자. 출동한 연도를 나타낸 변수는 fire_ocrn_yr이다.
year_ind = fire_dat['fire_ocrn_yr'] == 2021
year_dat = fire_dat.loc[year_ind, :]
year_dat["count"] = 1
C:\Users\hgkang\AppData\Roaming\Python\Python310\site-packages\geopandas\geodataframe.py:1538: SettingWithCopyWarning:
A value is trying to be set on a copy of a slice from a DataFrame.
Try using .loc[row_indexer,col_indexer] = value instead
See the caveats in the documentation: https://pandas.pydata.org/pandas-docs/stable/user_guide/indexing.html#returning-a-view-versus-a-copy
super().__setitem__(key, value)
groupby함수와 agg함수, sum함수를 이용하여 2021년에 법정동에 대해 총 출동횟수를 계산한다.
count_dat = year_dat.groupby(["sido_nm", 'sigungu_nm', "emd_nm"])["count"].agg('sum')
count_dat = count_dat.reset_index()
count_dat
| sido_nm | sigungu_nm | emd_nm | count | |
|---|---|---|---|---|
| 0 | 서울특별시 | 강남구 | 개포동 | 30 |
| 1 | 서울특별시 | 강남구 | 논현동 | 78 |
| 2 | 서울특별시 | 강남구 | 대치동 | 39 |
| 3 | 서울특별시 | 강남구 | 도곡동 | 18 |
| 4 | 서울특별시 | 강남구 | 삼성동 | 42 |
| ... | ... | ... | ... | ... |
| 389 | 서울특별시 | 중랑구 | 면목동 | 81 |
| 390 | 서울특별시 | 중랑구 | 묵동 | 23 |
| 391 | 서울특별시 | 중랑구 | 상봉동 | 30 |
| 392 | 서울특별시 | 중랑구 | 신내동 | 18 |
| 393 | 서울특별시 | 중랑구 | 중화동 | 30 |
394 rows × 4 columns
merge함수를 이용하여 두 데이터(법정동 지도 데이터, 법정동별 출동건수 데이터)를 merge하는데, 기준이 되는 변수는 각각 sido, sgg, bjd, sido_nm, sigungu_nm, emd_nm이다.
merge_dat = pd.merge(seoul_map, count_dat, left_on = ["sido", "sgg", "bjd"], right_on = ["sido_nm", "sigungu_nm", "emd_nm"])

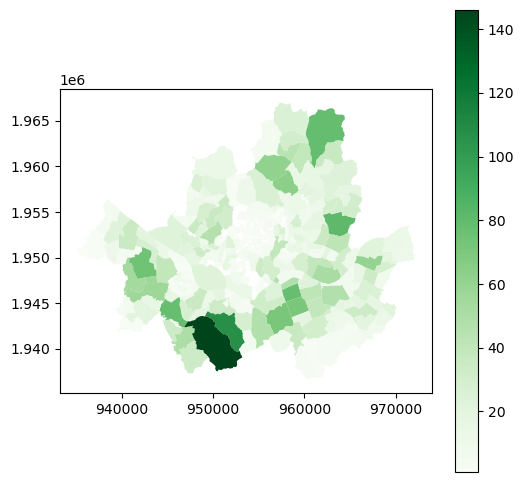

마지막으로 출동횟수에 대한 변수에 대해 그래프를 생성한다.
fig, ax = plt.subplots(figsize = (6, 6))
ax = merge_dat.plot(column = 'count', cmap = 'Greens', ax = ax, legend = True)
plt.show()
